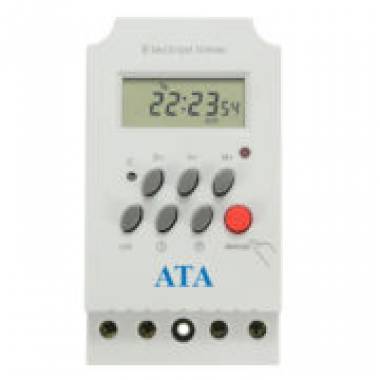

Công tắc hẹn giờ ATA AT17C

Mô tả Công tắc hẹn giờ ATA AT17C

Đây là thiết bị hẹn giờ kỹ thuật số, hoạt động nhờ IC điều khiển  và thiết lập thời gian cần tắt / mở đèn.

Ứng dụng thực tế Công tắc hẹn giờ ATA AT17C

Điều khiển tắt mở chuông báo giờ, máy lạnh theo lịch hẹn giờ tắt mở trong tuần, T7, CN nghỉ…, đèn sân vườn, đèn  đường, bơm nước tưới cây, bơm khí hồ cá, tắt mở đèn bảng hiệu tự động…

Thông số kỹ thuật Công tắc hẹn giờ ATA AT17C

Điện áp vào: 220V, Tần Số: 50 Hz

Công suất : 20A ~ 2000W, Max 750W ( Máy bơm nước ), 800W ( Đèn compact ), 500W ( Đèn LED )

Thời gian cài đặt tối thiểu: 1 phút

Pin nuôi nguồn: 1,2V, trên 100 giờ khi cúp điện

Chu kỳ tuần hoàn: 17 Chu kỳ tắt/ mở

Hướng dẫn sử dụng Công tắc hẹn giờ ATA AT17C

Bước 1: Cài thời gian thực cho thiết bị

Nhấn nút C: để reset toàn bộ, một tay bấm giữ nút ( đồng hồ ), tay còn lại bấm các nút sau:

D + ( Chọn thứ trong tuần theo ký hiệu ) Tiếng Anh (Mon =T hai, Tue = T ba, Wed = T tư, Thu = T năm, Fri = T sáu, Sat = T bảy, Sun = CN)

H+: Chọn giờ hiện tại

M+: Chọn phút hiện tại

Bước 2: Lập trình thời gian cần tắt/ mở thiết bị

Chọn thời gian cần mở thiết bị:

Bấm nút P: màn hình hiện ra 1ON lúc này tiếp tục  bấm các nút chọn ngày (D+), giờ (H+), phút (M+),  Bấm liên tục cho đến khi đúng ngày, giờ, phút mình cần mở thiết bị, kết thúc bấm tiếp biểu tượng hình đồng hồ.

Chọn thời gian cần tắt thiết bị:

Sau khi cài đặt xong thời gian mở thiết bị và bấm tiếp nút P thì màn hình tiếp tục hiện lên 1OFF, Tiếp theo là bấm các nút chọn ngày (D+), giờ (H+) phút (M+), bấm liên tục tương tự như trên và kết  thúc bằng nút P (nếu muốn lập trình lần 2…thì tiếp tục làm tương tự như vậy.

Phìm Manual màu đỏ: sử dụng phím này để chuyển sang chế độ ON/ AUTO/ OFF.
