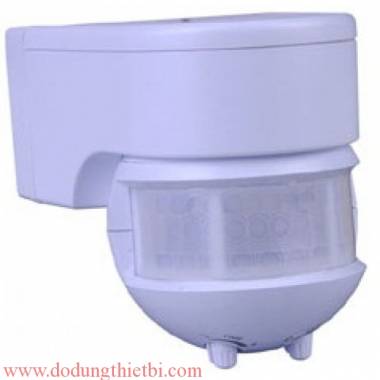

CÔNG TẮC CẢM ỨNG CHUYỂN ĐỘNG GẮN TƯỜNG KAWASAN KW–SS78B...

Công tắc cảm ứng KW-SS78B là thiết bị cảm ứng có sự di chuyển của các vật thể có thân nhiệt lớn hơn nhiệt độ môi trường kết hợp chức năng điều chỉnh độ sáng (lux). Công tắc cảm ứng KW-SS78B giúp tiết kiệm điện, vì có thể điều chỉnh chỉ mở đèn khi trời tối và khi có người di chuyển. Ứng dụng thực tế cho nhà vệ sinh, phòng khách, nhà bếp, nhà kho, showroom, phòng chờ, garage, hành lang, cầu thang, khách sạn hoặc nhà ở...

Thông số kỹ thuật:

- Điện áp nguồn : 180 ~ 230 V

- Tần số : 50 Hz

- Công suất chịu tải : 1200 W (sợi đốt)

                                300 W (LED)

- Góc quét từ trái sang phải : 180 độ

- Độ xa của cảm biến tối đa : 2 ~ 4 m.

- Độ cao lắp đặt từ 1.5 đến 2.5 m.

- Điều chỉnh thời gian trễ từ 10 giây đến 8 phút.

- Điều chỉnh độ sáng từ 10 lux đến 2000 lux.

- Công suất tiêu thụ : 0.45 W

Hướng dẫn sử dụng:

- Khi trời tối nếu có người di chuyển trong khu vực quét cảm ứng, lập tức tiếp điểm bên trong sẽ đóng công tắc để mở đèn (có thể lắp còi báo động khi có người đột nhập còi báo sử dụng điện áp 220 V).

- Ta lắp đặt cảm ứng nối với bóng đèn hiện có và điều chỉnh sao cho góc quét hướng về phía có người di chuyển, sau đó điều chỉnh 2 nút: nút thời gian tắt đèn, nút chỉnh độ sáng cảm ứng.

Ví dụ:

* Nút thời gian: vặn nút thời gian (TIME) ở khoảng giữa là khoảng 3~4 phút sẽ tắt sau khi rời khỏi vùng cảm ứng (thời gian điều chỉnh từ 10 giây đến 7 phút).

 * Nút ánh sáng: vặn nút LUX về phía mặt trăng thì chỉ cảm ứng khi không đủ ánh sáng (khi trời tối), chức năng này giúp tiết kiệm điện vì vào ban ngày thì có ánh sáng mặt trời nên sẽ không cảm ứng.

Lắp đặt:

- Tắt nguồn điện trước khi tháo lắp.

- Dùng vít tháo ốc phía trên của cảm ứng sau đó tháo nắp nhựa phía sau ra.

- Đấu dây theo hình vẽ ở trên, sau đó khoan 2 lỗ trên tường dùng vít cố định nắp nhựa rồi ráp cảm ứng lên tường sao cho thấu kính cảm ứng hướng về khu vực cần cảm ứng hoặc về hướng thường có người qua lại. Điều chỉnh độ lux và thời gian trễ thích hợp sau đó cấp điện cho cảm ứng làm việc.

- Kết nối dây nguồn L : dây nguồn 220 V vào, N: đấu chung 220 V vào và 1 dây ra tải., A: ra tải.

*Lưu ý :nếu muốn thử ánh sáng ban ngày, bạn chỉnh núm LUX hướng về mũi tên về hình mặt trời.

- Nếu dùng cho văn phòng làm việc nên chỉnh độ lux khoảng 50% dải điều chỉnh, chỉnh thời gian trễ từ 3 đến 7 phút (Khoảng 50 đến 100% dải điều chỉnh thời gian).

- Không lắp đặt thiết bị gần vật cản làm che mắt cảm ứng.

- Tránh đặt thiết bị ở những nơi có nhiệt độ môi trường cao ví dụ như điều hòa, lò sưởi ấm…

- Vì sự an toàn bạn không tự mở thiết bị khi không hiểu biết về thiết bị.

- Để tránh hư hỏng không mong muốn của sản phẩm bạn nên lắp thêm cầu chì hoặc thiết bị bảo vệ an toàn  khác.
